クリアサイトフィンガーカフ/クリアサイトシステム
指に装着するカフで非侵襲的に循環管理に必要な血圧や心拍出量などを測定するセンサーです。
クリアサイトシステムは、指に装着するクリアサイトフィンガーカフを介して得た指動脈血圧をもとに、EV1000 クリティカルケアモニターで、連続的に血圧、心拍出量、一回拍出量、一回拍出量変化 などのパラメータを測定する非侵襲の血行動態モニタリングシステムです。
カタログ
医療機器添付文書
特徴
クリアサイトシステムの特徴
- 動脈ラインなどの留置カテーテルを必要とせず、手指(人差し指、中指、薬指のいずれか)に装着したクリアサイトフィンガーカフにより、血圧と心拍出量を連続的にモニタリングします。
- フィンガーカフはS、M、Lの3種類のサイズがあります。
- ボリュームクランプ法およびフィジオキャル法により指動脈圧から上腕動脈圧を再構築して、連続的に測定します。
- 上腕動脈圧を利用した圧波形解析法により心拍出量を連続測定します。
- EV1000 クリティカルケアモニターで使用します。※
- EV1000 クリティカルケアモニターでクリアサイトフィンガーカフを使用する場合、オプションのポンプユニット等が必要です。ポンプユニット等構成品についてはEV1000 クリティカルケアモニターのカタログをご参照ください。

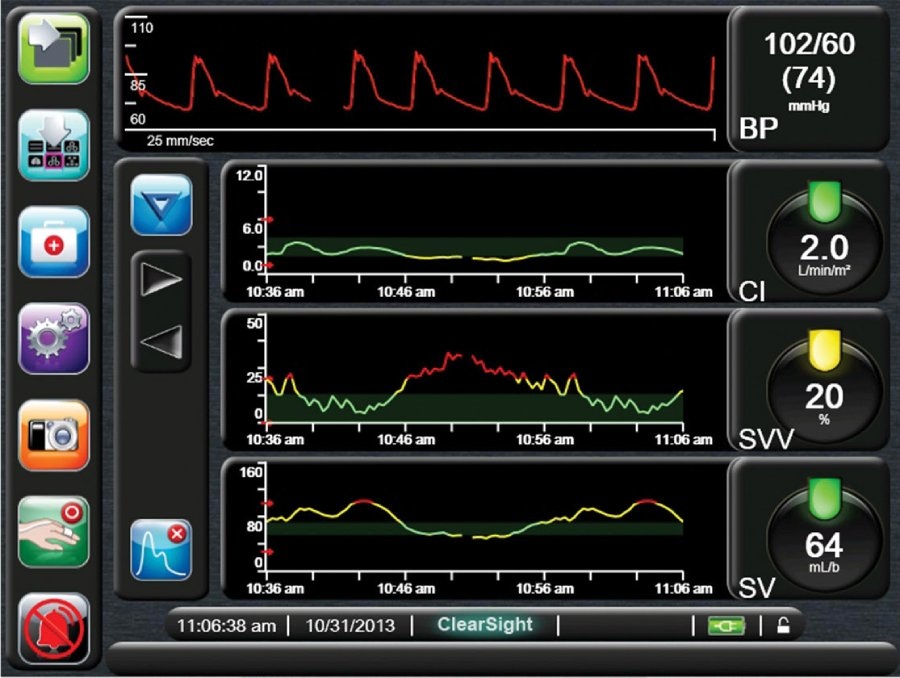

高い視認性、状況を理解しやすい画面で循環管理をサポート
EV1000クリティカルケアモニターに接続することで、モニター上で動脈圧波形や心拍出量などの血行動態パラメータを測定します。
クリアサイトシステムで得られる血行動態パラメータ
BP | 連続血圧(continuous Blood Pressure):非侵襲的に測定 |
---|---|
CO | 心拍出量(Cardiac Output):心臓が1分間に送り出す血液の量(一回拍出量×心拍数) |
CI | 心係数(Cardiac Index):心拍出量÷体表面積で算出する値 |
SV | 一回拍出量(Stroke Volume):心室が1回の収縮で拍出する量 |
SVI | 一回拍出量係数(Stroke Volume Index):一回拍出量÷体表面積で算出する値 |
SVV | 一回拍出量変化(Stroke Volume Variation):一回拍出量の呼吸性変動を変化率(%)で表した値 |
SVR | 体血管抵抗(Systemic Vascular Resistance):左室の拍出に対する抵抗 |
SVRI | 体血管抵抗係数(Systemic Vascular Resistance Index):SVR算出時、COの代わりにCIを使用したもの |
クリアサイト構成品
クリアサイト アルゴリズム概要アニメーション
クリアサイトシステムの測定技術、パラメータの算出アルゴリズムなどを解説した動画です。
クリアサイトフィンガーカフ
クリアサイトフィンガーカフは、EV1000 クリティカルケアモニターの構成品です。
名称 | クリアサイトフィンガーカフ |
---|---|
モデルNo | CSCS、CSCM、CSCL |
サイズ | S, M, L |
仕様・モデルナンバー
販売名 | EV1000 クリティカルケアモニター |
---|---|
認証番号 | 22300BZX00363 |
